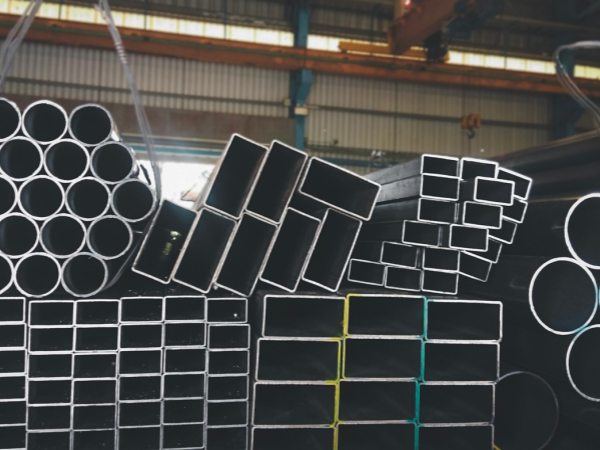

En el diseño de ingeniería, comparar tubos redondos y cuadrados con la misma área de sección transversal es esencialmente una evaluación de la eficiencia estructural bajo el mismo uso de materiales.
Dado que la resistencia del material permanece constante, las diferencias en el rendimiento mecánico surgen puramente de la geometría de la sección transversal. Estas diferencias están bien establecidas, son cuantitativamente verificables y tienen un fuerte valor de orientación de ingeniería para la selección estructural.
Ventajas de los tubos redondos
1. Excelente resistencia a la torsión (ventaja absoluta)
Principio fundamental
Bajo torsión, el esfuerzo cortante en un tubo se transmite como un flujo cortante continuo a lo largo de la sección transversal. Una sección circular cerrada proporciona la distribución más uniforme del esfuerzo cortante, lo que la convierte en la forma más eficiente en términos de material para resistir el torque.
Comparación cuantitativa
Para la misma área de sección transversal, un tubo redondo tiene un momento polar de inercia mucho mayor que un tubo cuadrado.
Su módulo de sección de torsión es significativamente mayor y su resistencia a la torsión suele ser varias veces mayor que la de un tubo cuadrado con el mismo peso.
Implicación de ingeniería
Esta ventaja es decisiva. Los tubos redondos son obligatorios para:
Ejes de transmisión
Varillas transmisoras de par
Componentes mecánicos giratorios.
Cualquier estructura dominada por cargas de torsión.
2. Estabilidad superior a la compresión axial
Principio fundamental
La resistencia a la compresión axial depende no sólo de la resistencia del material, sino también de la estabilidad al pandeo.
Un tubo circular tiene un radio de giro idéntico en todas las direcciones, lo que elimina los ejes débiles.
Comparación cuantitativa
Bajo las mismas condiciones de longitud y contorno, los tubos circulares suelen mostrar un coeficiente de estabilidad al pandeo más alto.
Pueden soportar mayores cargas críticas de pandeo, especialmente con relaciones de esbeltez elevadas.
Implicación de ingeniería
Para:
Columnas delgadas
Miembros de arriostramiento
Torres y elementos de compresión de celosías.
Los tubos redondos proporcionan una estabilidad axial más confiable y reducen efectivamente los riesgos de pandeo por flexión y torsión.
3. Excelente estabilidad local y resistencia a la presión
Las paredes de los tubos circulares son menos propensas a pandearse localmente bajo una presión interna o externa uniforme.
La distribución de tensiones es suave y continua, sin concentración de tensiones en las esquinas.
Implicación de ingeniería
Esto hace que los tubos redondos sean irremplazables en:
Cilindros hidráulicos
Tuberías de presión
Intercambiadores de calor
Componentes del recipiente a presión
Ventajas de los tubos cuadrados
1. Eficiencia de flexión direccional extremadamente alta
Principio básico
Para un área de sección transversal determinada, la resistencia a la flexión aumenta cuando el material se coloca más lejos del eje neutro.
Los tubos cuadrados y rectangulares concentran el material de forma natural en los bordes exteriores, maximizando la eficiencia del doblado.
Comparación cuantitativa
Cuando el eje fuerte de un tubo cuadrado o rectangular se alinea con la dirección del momento flector,
Su módulo de sección de flexión puede ser entre un 20% y un 50% mayor (o más) que el de un tubo redondo de igual peso.
Implicación de ingeniería
Por eso predominan los tubos cuadrados:
vigas de construcción
Correas y marcos
Bastidores y plataformas para equipos.
Logran la máxima capacidad de doblado con un mínimo de material, brindando una eficiencia económica superior.
2. Rendimiento de carga combinada y de tracción
Under pure axial tension, tensile strength depends only on material—not cross-sectional shape.
Sin embargo, bajo tensión y flexión combinadas, los tubos cuadrados suelen funcionar mejor debido a su mayor rigidez a la flexión.
3. Utilización del espacio y comodidad de la conexión
Eficiencia espacial
Las superficies planas permiten un apilamiento ajustado y una alineación perfecta.
Ideal para estanterías, muros cortina, marcos modulares y sistemas arquitectónicos.
Comodidad de conexión
Los bordes en ángulo recto simplifican la soldadura, el atornillado y la fijación de paneles.
El diseño de juntas es sencillo, la instalación es más rápida y las tolerancias de fabricación son más fáciles de controlar.
Estas ventajas son difíciles de igualar para los tubos redondos en aplicaciones de marcos estructurales.
Tubo redondo versus tubo cuadrado: tabla comparativa de ingeniería
|
Performance Aspect
|
Round Tube
|
Square Tube
|
|
Torsional Resistance
|
Excellent (Best)
|
Poor to Moderate
|
|
Estabilidad de compresión axial
|
muy alto
|
Dependiente de la dirección
|
|
Eficiencia de flexión
|
moderado
|
Muy alto (eje fuerte)
|
|
Resistencia a la presión
|
Excelente
|
Limitado
|
|
Resistencia al pandeo local
|
fuerte
|
Más débil en las esquinas
|
|
Comodidad de conexión
|
moderado
|
Excelente
|
|
Utilización del espacio
|
moderado
|
Alto
|
Resumen de selección de ingeniería
Elija tubos redondos cuando en la estructura predomine:
torsión
compresión axial
Presión interna o externa
Condiciones de carga rotacional o cilíndrica.
Elija tubos cuadrados o rectangulares cuando en la estructura predomine:
Doblado direccional
Funciones de marco y soporte.
Eficiencia espacial y facilidad de conexión
Capacidad de carga de flexión rentable
Preguntas frecuentes
P1: ¿Qué es más fuerte, un tubo redondo o un tubo cuadrado con la misma área de sección transversal?
R: La resistencia depende del tipo de carga: los tubos redondos son más fuertes en torsión y compresión, mientras que los tubos cuadrados son más fuertes en flexión direccional.
P2: ¿Por qué los tubos redondos son mejores para la transmisión de par?
R: Su sección circular cerrada proporciona una distribución uniforme del esfuerzo cortante y la mayor eficiencia de torsión.
P3: ¿Por qué se utilizan ampliamente los tubos cuadrados en los marcos de la construcción?
R: Porque ofrecen una mayor eficiencia de flexión y conexiones más fáciles con superficies planas.
P4: ¿Son mejores los tubos cuadrados que los redondos para aplicaciones de presión?
R: No. Los tubos redondos funcionan significativamente mejor bajo presión interna o externa uniforme.
P5: ¿La forma de la sección transversal afecta la resistencia a la tracción?
R: Bajo pura tensión, la forma tiene poco efecto; bajo cargas combinadas, la forma se vuelve crítica.
